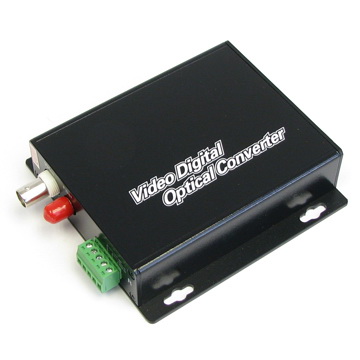

1 路视频数字复用光端机采用国际最先进的数字视频及光纤传输技术，将1 路视频信号在单芯光纤上实时同步、无失真、高质量地传输。采用全数字视频无压缩传输技术，高质量的视频效果可满足用户的需求 , 即插即用的设计使得安装简便易行 , 无需进行现场调节 , 其光模块和核心电路均采用进口元器件，稳定性高，所有的光、电接口均符合国际标准，适用于不同的工作环境。

>>视频技术指标：

视频通道数目：1路正视频

视频带宽：8MHz

量化等级：10位

加权信噪比：>80dB

微分增益：<1%

微分相位：<0.7°

格式：PAL/NTSC/SECAM自动兼容

连接方式：BNC

>>数据技术指标：

通道数目：1路485反向数据

数据接口信号： RS-232/422/485/开关信号（可选）

码速率： 0~384Kbps

误码率：≤ 10-9

接口类型：

>>音频技术指标：

输入 /输出电压： 0.5VP-P－4VP-P

音频带宽：20Hz~20kHz

总谐波失真： <0.1%

音频信噪比 (加权)： S/N≥80db

音频编码： 24Bit

接口类型：工业接线端子

工业接线端子

>>环境要求：

环境温度：-40 ℃～+85 ℃
贮存温度：-45 ℃～+95 ℃
相对湿度：0～95% (无冷凝结)
额定供电电压： AC85-260V/50Hz
MTBF：≥ 10⁵ 小时
电源功耗：2.5 w（Input:DC5V 1000mA）

>>光学特性（光纤传输特性）：

>>订货信息：

型号定义如下：（TD代表公司，V代表视频，D代表数据，A代表音频，K代表开关量或报警，E代表以太网，P代表电话，M代表多模，S代表单模，后面的数字代表距离数）

例如：TD-1V1D1A/S40 就是一路视频加一路数字加一路音频单模40公里的光端机

1~8V通常为：单纤、单模、传20KM、FC接口；

10~32V通常为：双纤、单模、20KM、FC接口；

如需40KM、60KM、80KM订货时需要特别说明。
