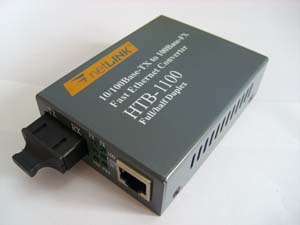

HTB-1100、HTB-1100S
10/100M 自适应以太网光纤收发器，采用最新美国 KENDIN 芯片，高品质光收发一体模块（全新大厂名牌产品），性能稳定，质量优良。适用于电信、广电、宽带网络等需要高性能、高可靠性的网络环境中。
• 1 个 RJ45 电口和 1 个 SC/ST/FC 光口，实现双绞线和光纤之间的光电信号转换；
• 符合 IEEE802.3 10Base-T 和 IEEE802.3u 100Base-TX ， 100Base-FX 标准 ;
• 具有 10M/100M 自适应能力 ;
• 电口能自适应直通线 / 交叉线连接方式 ;
• 具有全双工 / 半双工工作模式；
• 支持 IEEE802.3X 全双工流量控制和半双工背压流量控制 ;
• 支持防止广播风暴功能 ;
• 支持最大 1916 Bytes 数据幀（可选项）；
• 内置防雷电路，可大大减少雷电感应造成的损坏；
• 双绞线最长 100 米 , 多模光纤最长 5 公里 ( 全双工 ), 单模光纤最长 120 公里 ;
• 有 6 个 LED 指示灯： Power ， TX 100 ， TX Link/Act ， FX 100 ， FX Link/Act ， FDX/Col ；便于监测收发器的工作状态和判断故障原因；
• 有外置、内置电源两种类型： AC100 ～ 265V / DC5V 开关电源；
• 工作环境温度： 0 ～ 50 ℃；
• 储存环境温度： - 40 ～ 70 ℃；
• 收发器尺寸：电源外置式 70 × 26 × 93mm ；内置式 120 × 30 × 140mm
光纤部分参数
|
型 号 |
光纤 |
接口 |
发射波长 |
发射功率 |
接收灵s敏度 |
传输距离 |
允许损耗 |
|
HTB-1100 |
多模 |
ST/SC |
850/1310nm |
-20~-12dBm |
-30dBm |
2km |
10dBm |
|
HTB-1100-5 |
多模 |
ST/SC |
850nm |
-10~-3dBm |
-32dBm |
5km |
22dBm |
|
HTB-1100S-10 |
单模 |
SC |
1310nm |
-22~-14dBm |
-32dBm |
10km |
10dBm |
|
HTB-1100S-25 |
单模 |
ST/SC |
1310nm |
-14~-8dBm |
-33dBm |
25km |
19dBm |
|
HTB-1100S-40 |
单模 |
SC |
1310nm |
-8~-3dBm |
-35dBm |
40km |
27dBm |
|
HTB-1100S-60 |
单模 |
SC |
1310nm |
-3~0dBm |
-38dBm |
60km |
35dBm |
|
HTB-1100S-80 |
单模 |
SC |
1550nm |
-8~-3dBm |
-35dBm |
80km |
27dBm |
|
HTB-1100S-100 |
单模 |
SC |
1550nm |
-5~0dBm |
-36dBm |
100km |
31dBm |
|
HTB-1100S-120 |
单模 |
SC |
1550nm |
-3~3dBm |
-38dBm |
120km |
35dBm |
|
产品型号 |
产 品 描 述 |
|
HTB-1100
HTB-1100-5 |
10/100M 自适应以太网多模光纤收发器，光纤接口有 ST 和 SC 两种；光波长有 850 、 1310nm 两种，光纤最大距离有 2KM 和 5KM 两款。 |
|
HTB-1100S-xx |
10/100M 自适应以太网单模光纤收发器，光纤接口有 ST 、 SC 、 FC 和 LC 等种；光纤最大距离有 25 、 40 、 60 、 80 、 100 和 120KM 等款，型号中的 XX 为距离数。 60 公里及以下为 FP 激光器， 60 公里以上为 DFB 激光器。 |
